滚筒筛

  • 产品简介:  产品简介  滚筒筛分机是复混肥生产中常用设备,主要用于成品与返料的分离,也可实现成品的分级,使成品均匀分类。采用组合式筛网,便于维修与更换,该机结构简单,操作方便

  • 咨询热线:
  • 设备详情

  滚筒筛分机产品简介:

  滚筒筛分机是复合肥生产中常用设备,主要用于成品与返料的分离,也可实现成品的分级,使成品均匀分类。根据不同的尺寸规格,分级的数量可以是一到四种材料,其尺寸大于将从出口排出的最后一部分筛网的尺寸。在操作过程中,其运动缓慢而稳定,安装简单,有时无需特殊基础,可放置在光滑的地面或地板上。它是最常用的化肥、耐火材料、煤、河砂和砂石混合物的分类装置。


  滚筒筛分机基本构造:

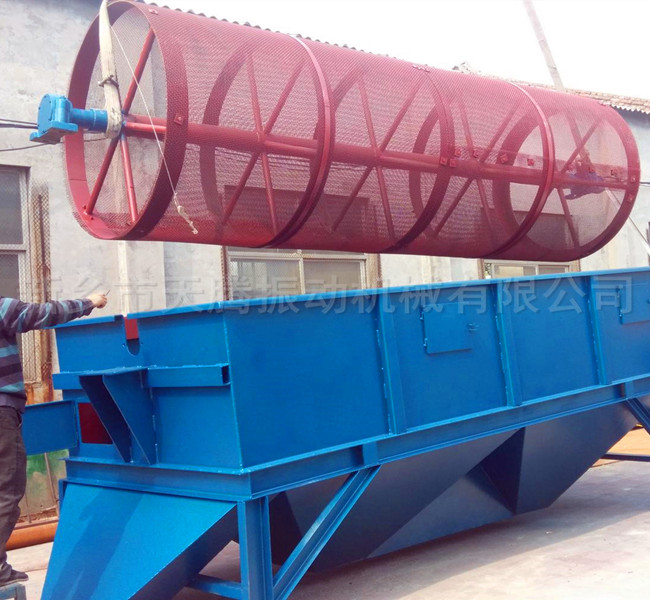

  滚筒筛分机由电机、减速机、滚筒装置、机架、密封盖、进出料口等部分组成。滚筒装置倾斜安装于机架上。电动机经减速机与滚筒装置通过联轴器连接在一起,驱动滚筒装置绕其轴线转动。

       滚筒筛技术参数型号:

型号

处理量(t/h)

功率

(Kw)

筛筒直径(mm)

筛筒长度(mm)

出料粒度(mm)

进料粒度(mm)

外形尺寸(mm)

重量(kg)

GTS1025

50

3.0

1000

2500

1-100

≤300

2600*1400*1700

2200

GTS1020

100

4.0

1000

2000

1-100

≤300

3390*1400*2140

2800

GTS1225

160

5.5

1200

2500

1-100

≤300

4146*1600*2680

4200

GTS1530

250

7.5

1500

3000

1-100

≤300

4460*1900*2820

5100

GZ1545

350

11

1500

4500

1-100

≤400

4960*1900*3080

6000

GTS1848

450

15

1800

4800

1-100

≤400

6500*2350*4000

7500

GTS2055

600

22

2000

5500

1-100

≤400

7500*2250*4800

9600

GTS2265

800

30

2200

6500

1-100

≤400

8500*2750*5000

128000

  滚筒筛分机性能优点:

  (一)筛分效率高 因设备设有板式清筛机构,在筛分过程中,不管进入分离筛的物料多粘、多湿、多杂,通过清筛机与筛体的相对运动,永远堵塞不了筛网,从而提高了设备的筛分效率。

  (二)工作环境好 整个筛分机构均设计在密封防尘罩内,彻底消除了筛分过程中的粉尘飞扬现象,从而改善了工作环境。

  (三)设备噪音低 设备在运行中,物料与旋转筛网所产生的噪音完全由密封防尘罩隔离,使噪音无法传递到设备外部,从而降低了设备噪音。

  (四)天腾滚筒筛使用寿命长 密封性好,不漏灰,滚筒筛筛网是由若干个圆环状扁钢组成,规格为16mm×12mm,其截面积远远大于其它分离设备筛网的筛条截面积故而使用寿命得到提高。

  (五)检修方便 设备密封防尘罩两侧设备观察窗口,工作时工作人员可随时观察设备运行情况,在密封罩端部和清筛机机构侧面设有检修快开门口,在设备定期检修时十分便利,不影响设备的正常运行。

  滚筒筛分机工作原理:

  滚筒筛分机是通过变速箱式减速系统对设备中心分离筒实行合理旋转,中心分离筒是由若干个圆环状扁钢圈组成的筛网,中心分离筒安装是与地平面呈倾斜状态,工作中物料从中心分离筒上端进入筒网,在分离筒旋转过程中,细物料自上而下通过圆环状扁钢组成的筛网间隔中得到分离,粗物料从分离筒下端排出进入粉碎机。设备中设有板式自动清筛机构,在分离过程中,通过清筛机构与筛体的相对运动,由清筛机构对筛体进行连续“梳理”,使筛体在整个工作过程中始终保持清洁,不会因筛孔堵塞而影响滚筒筛筛分效率
